電気自動車用 充電部品【BEV・PHEV】

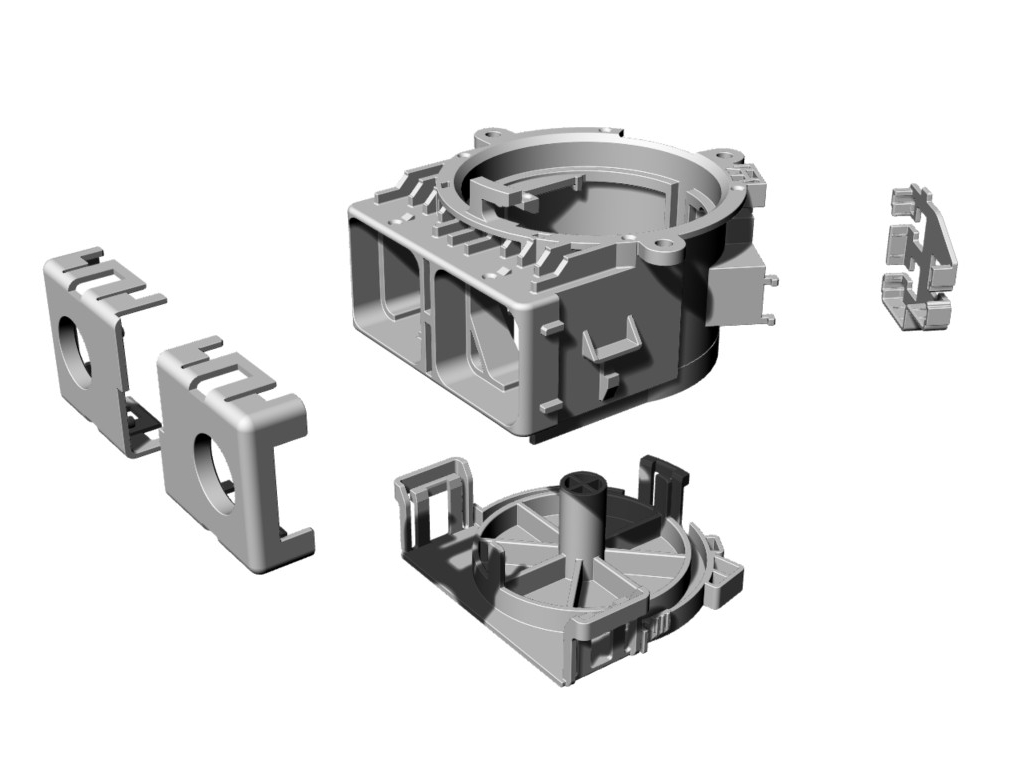

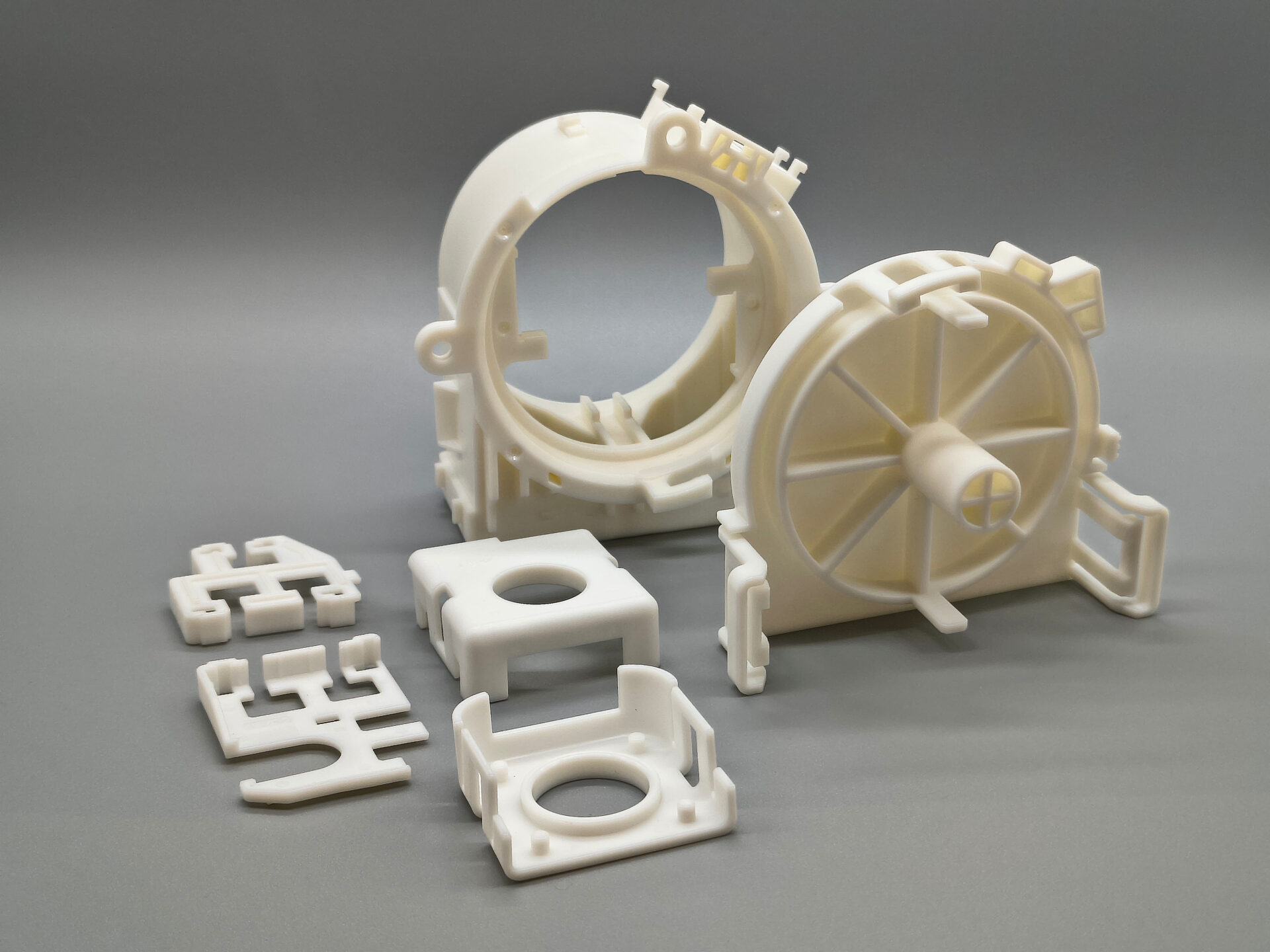

電気自動車（BEV・PHEV）充電口に使用される、PBT樹脂製大型コネクタ部品の成形事例です。

大型・高精度部品では、成形時に発生しやすい内倒れ・反り・
ヒケによる寸法変化が大きな課題となります。
本製品では、金型製作前に樹脂流動解析（CAEシミュレーション）を実施し、
成形時の変形リスクを事前検証することで、金型修正回数の削減と開発期間短縮を実現しました。
解析結果をもとに、製品の機能や設計コンセプトを維持しながら、
最適な形状変更や肉抜き形状の提案を行い、量産性を考慮した製品設計へフィードバックしました。

また、本製品は複雑なアンダーカット形状を有しており、
多数のスライド機構を必要とする金型構造となりました。
金型設計では、耐久性・メンテナンス性・成形安定性を考慮した最適なスライド構造を採用し、
高品質な量産対応を実現しています。
さらに、円形形状（真円度）の高い精度が要求される箇所については、
3D測定器による寸法評価を行い、要求精度を満足する形状に仕上げました。

試作段階ではサイドゲート方式を採用していましたが、
量産化に向けてピンゲート方式へ変更を提案しました。
成形品取り出し時にゲートカットが完了する構造とすることで、後工程でのゲート処理を不要とし、
生産効率向上と品質安定化を実現しました。
